■ 任意の仕様・形状を短納期でお届け！　新システムによるイージーオーダー！！


單刃型式　螺牙加工用 RNA Series

RNA Series

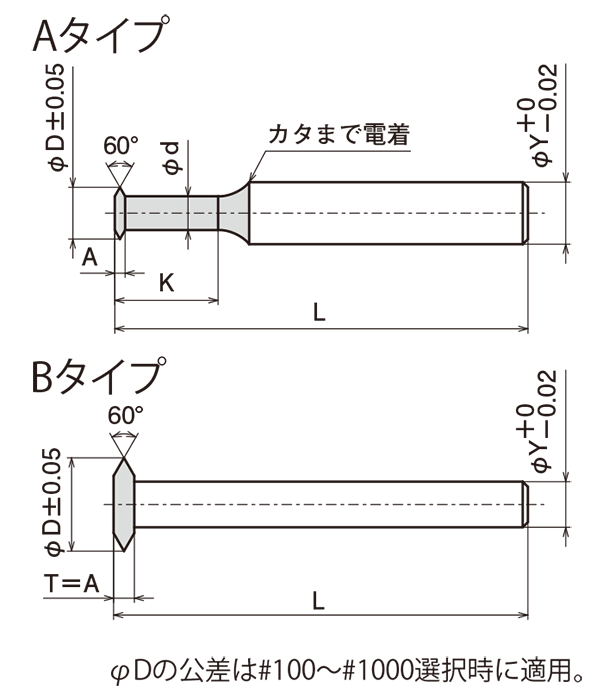

RNA 形状図


規格・単価表
螺絲的規格 外　徑 頸部徑 山部 電着長 頸部有効長 柄 徑 全長 形状 NT$價格／１支
φD φd A T K φY L 3～4支 5～6支 7～8支 9～10支
M1.4 1 0.45 0.3以上 カタまで電着 3 3 40 Aタイプ 6,320 5,260 4,630 4,210
M1.6 1.15 0.5 0.35以上 カタまで電着 3.5 3 40 Aタイプ 5,870 4,890 4,300 3,910
M1.7 1.2 0.55 0.35以上 カタまで電着 3.5 3 40 Aタイプ 5,420 4,510 3,970 3,610
M1.8 1.3 0.65 0.35以上 カタまで電着 4 3 40 Aタイプ 4,970 4,140 3,640 3,310
M2 1.5 0.7 0.4以上 カタまで電着 4 ～ 8 3 40 Aタイプ 4,520 3,760 3,320 3,010
M2.5 1.9 1 0.45以上 カタまで電着 4 ～10 3 40 Aタイプ 4,020 3,350 2,950 2,680
M3 2.3 1.3 0.5以上 カタまで電着 5 ～15 3 50 Aタイプ 4,020 3,350 2,950 2,680
M4 3.1 1.7 0.7以上 カタまで電着 7 ～15 6 60 Aタイプ 4,190 3,490 3,070 2,790
M5 4 2.4 0.8以上 カタまで電着 8 ～18 6 60 Aタイプ 4,190 3,490 3,070 2,790
M6 4.7 2.7 1.0以上 カタまで電着 10 ～24 6 70 Aタイプ 4,350 3,630 3,190 2,900
M8 6.4 － 1.3 1.3 － 4 70 Bタイプ 4,370 3,640 3,210 2,910
M10 8 － 1.7 1.7 － 4 80 Bタイプ 4,770 3,980 3,500 3,180
M12 9.6 － 2 2 － 6 80 Bタイプ 4,830 4,030 3,550 3,220
M16 13.1 － 2.3 2.3 － 8 90 Bタイプ 5,340 4,450 --- ---
M20 16.3 － 3 3 － 10 100 Bタイプ 5,990 4,990 --- ---
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）


粒度表
ネジの呼び 粒　　　　　　　　　　　度
#40 #60 #80 #100 #120 #140 #170 #200 #230 #270 #325 #400 #600 #800 #1000
M1.4   ○ ◎ ◎ ○ ○
M1.6   ○ ◎ ◎ ○ ○
M1.7   ○ ◎ ◎ ○ ○
M1.8   ○ ◎ ◎ ○ ○
M2 ○ ◎ ◎ ○
M2.5 ○ ◎ ◎ ○
M3 ○ ◎ ◎ ◎ ○
M4 ○ ◎ ◎ ○ ○
M5 ○ ○ ◎ ◎ ○ ○ ○
M6 ○ ◎ ◎ ◎ ○ ○ ○
M8 ○ ◎ ◎ ◎ ○ ○ ○
M10 ○ ○ ○ ○ ◎ ◎ ◎ ○ ○ ○
M12 ○ ○ ○ ○ ◎ ◎ ◎ ○ ○ ○
M16 ○ ○ ○ ○ ◎ ◎ ◎ ○ ○ ○
M20 ○ ○ ○ ○ ◎ ◎ ◎ ○ ○ ○
  • ※○印がご指定いただけます。◎がお勧めです。
