RDM Series

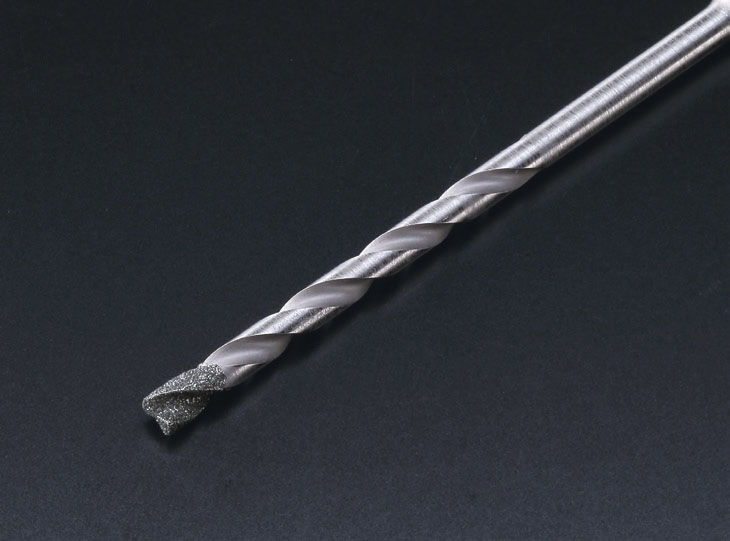

電着工具穴加工用平底螺旋狀鑽頭 RDM Series

規格・単価表

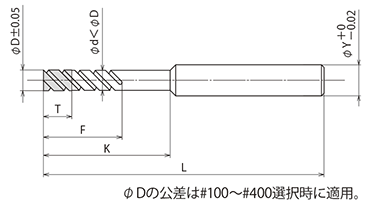

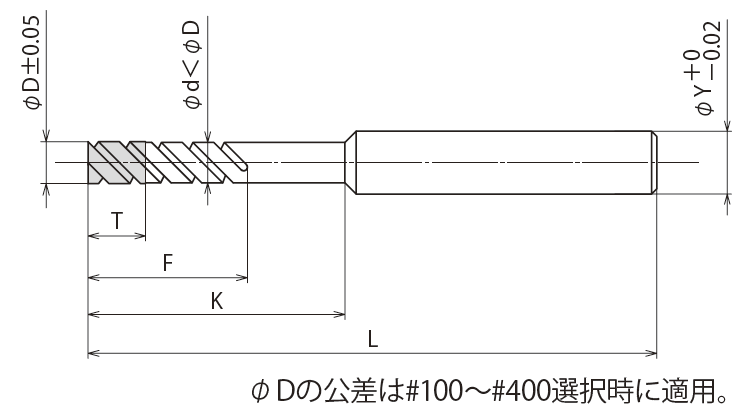

外　　徑	溝　長	電着長	有效長	柄徑	全　長	NT$價格／１支
φD	F	T	K	φY	L	3～4支	5～6支	7～8支	9～10支
指定 0.01mm単位	F	指定 1mm単位	K	φY	L	3～4支	5～6支	7～8支	9～10支
0.60～ 0.69	7以上	3～ 5	9.0	3	50	6,980	5,820	5,120	4,650
0.70～ 0.79	9以上	3～ 5	11.0	3	50	6,980	5,820	5,120	4,650
0.80～ 0.99	11以上	3～ 5	14.0	3	50	6,800	5,670	4,990	4,530
1.00～ 1.19	13以上	3～ 5	17.0	3	59	6,800	5,670	4,990	4,530
1.20～ 1.39	15以上	3～ 5	18.0	3	59	6,570	5,480	4,820	4,380
1.40～ 1.59	17以上	3～ 5	20.0	3	59	6,410	5,340	4,700	4,270
1.60～ 1.79	19以上	3～ 5	22.0	3	59	6,680	5,570	4,900	4,450
1.80～ 1.99	21以上	3～ 5	24.0	3	59	6,960	5,800	5,110	4,640
2.00～ 2.19	22以上	3～ 5	25.0	3	69	6,960	5,800	5,110	4,640
2.20～ 2.39	25以上	3～ 5	28.0	3	69	7,040	5,870	5,160	4,690
2.40～ 2.59	27以上	3～ 7	31.0	3	69	7,040	5,870	5,160	4,690
2.60～ 2.89	31以上	3～10	34.0	3	69	7,040	5,870	5,160	4,690
2.90～ 3.19	34以上	3～10	37.0	4	84	7,820	6,520	5,740	5,210
3.20～ 3.59	37以上	3～10	40.0	4	84	8,130	6,780	5,970	5,420
3.60～ 3.79	40以上	3～10	44.0	4	84	8,540	7,120	6,260	5,690
3.80～ 4.49	44以上	3～10	48.0	6	99	9,390	7,830	6,890	6,260
4.50～ 4.99	49以上	3～10	53.0	6	99	9,860	8,220	7,230	6,570
5.00～ 5.69	54以上	3～10	58.0	6	105	10,640	8,870	7,800	7,090
5.70～ 6.39	60以上	3～10	64.0	8	111	11,180	9,320	8,200	7,450
6.40～ 7.29	64以上	3～10	69.0	8	115	11,630	9,690	8,530	7,750
7.30～ 7.79	70以上	3～10	76.0	8	121	12,210	10,180	8,960	8,140
7.80～ 8.09	70以上	3～10	76.0	10	126	12,990	10,830	9,530	8,660
8.10～ 9.09	76以上	3～10	81.0	10	132	13,830	11,530	10,150	9,220
9.10～ 9.59	83以上	3～10	87.0	10	138	14,810	12,340	10,860	9,870
9.60～10.00	83以上	3～10	87.0	12	143	14,970	12,480	10,980	9,980

（カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）

粒度表

外　　径	粒　　　　　　　　　　　度
φD	#80	#100	#120	#140	#170	#200	#230	#270	#325	#400
0.60～ 0.99						○	○	○	◎	◎
1.00～ 1.99			○	○	○	◎	◎	◎	◎	◎
2.00～ 2.99		○	○	◎	◎	◎	◎	◎	◎	○
3.00～ 3.99	○	○	◎	◎	◎	◎	◎	◎	◎	○
4.00～ 5.99	○	○	◎	◎	◎	◎	◎	◎	○	○
6.00～ 7.99	○	◎	◎	◎	◎	◎	○	○	○	○
8.00～10.00	◎	◎	◎	◎	◎	◎	○	○	○	○
