■ 任意の仕様・形状を短納期でお届け！　新システムによるイージーオーダー！！

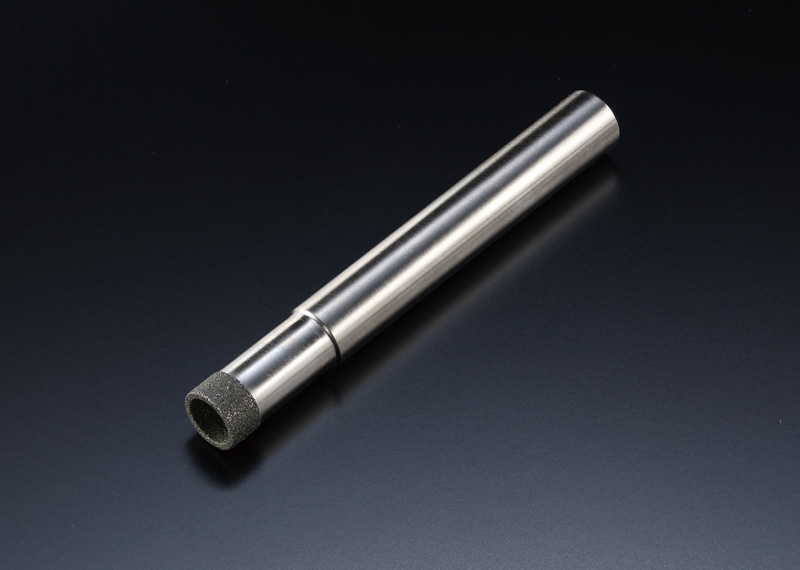

電着工具 穴加工用 中空鑽管鑽頭型式 RCT Series

RCT Series

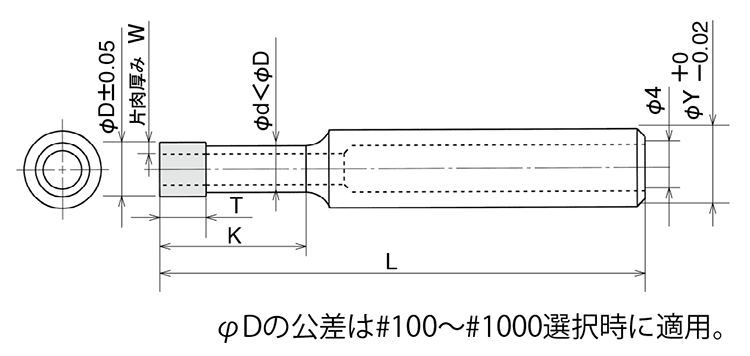

RCT 形状図


規格・単価表
外　　徑 電着長 直柄長 柄徑 全　長 NT$價格／１支
φD T K φY L 3～4支 5～6支 7～8支 9～10支
2.00～ 3.00 1～10 5～15 6.0 50 4,650 3,880 3,410 3,100
3.01～ 4.00 1～10 5～25 6.0 70 4,380 3,650 3,220 2,920
4.01～ 6.00 1～10 5～25 6.0 70 4,530 3,780 3,330 3,020
6.01～ 8.00 1～10 5～30 10.0 80 5,430 4,530 3,990 3,620
8.01～10.00 1～10 5～30 10.0 80 5,570 4,640 4,090 3,710
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）


RCT 形状図

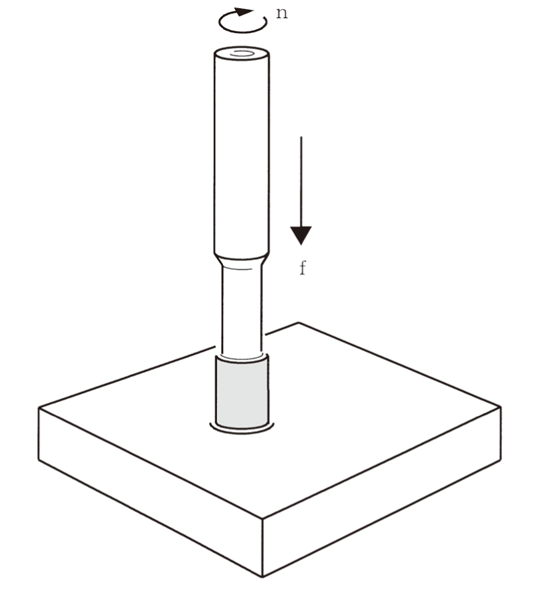

加工条件参考表［ 穴加工（NON-STEP加工 ）

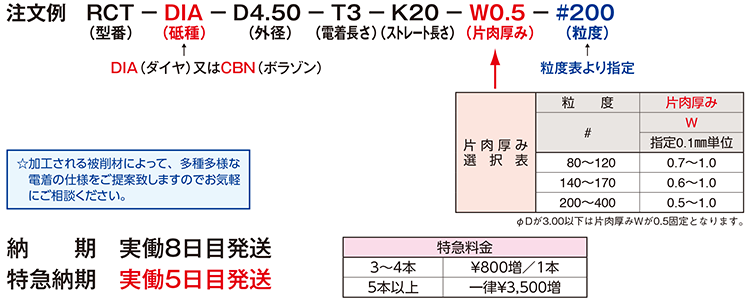

電着工具仕様 RCT－DIA－D5.00－T5－K15－W0.8－1S1.0－#140
加工条件
加工材質 回転数（ n） min-1 送り速度（ f） mm／min 切り込み量 mm／pass
超　　　硬 4000 2 －
焼入れ鋼 － － －
ジルコニア 4000 2 －
アルミナ 4000 2 －
使用研削液：水溶性（ソリューション型）
使用機械：マシニングセンタ

粒度表
外　　径 粒　　　　　　　　　　　度
φD #40 #60 #80 #100 #120 #140 #170 #200 #230 #270 #325 #400 #600 #800 #1000
2.00～ 3.00 ○ ◎ ◎ ◎ ◎ ○
3.01～ 4.00 ○ ○ ◎ ◎ ◎ ◎ ◎ ○
4.01～ 6.00 ○ ○ ◎ ◎ ◎ ◎ ◎ ○ ○
6.01～ 8.00 ○ ○ ◎ ◎ ◎ ◎ ◎ ○ ○
8.01～10.00 ○ ◎ ◎ ◎ ◎ ◎ ○ ○ ○
  • ○印がご指定頂けます。◎印がお勧めです。
  • ※ #40～#100は電着長さTが５以上必要です。

このページの一番上へ ひとつ前のページへ


■ 選件

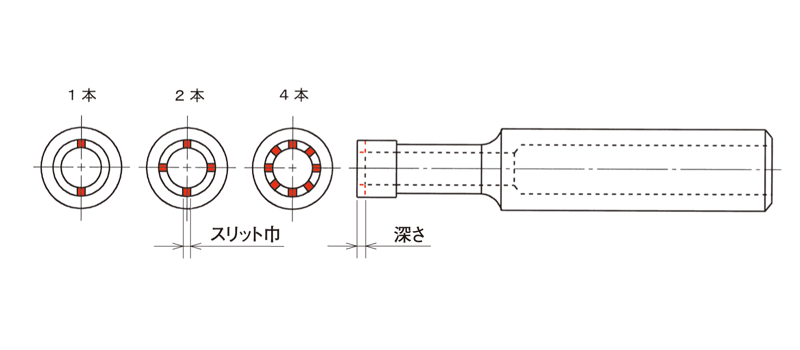

開溝 電着後寸法 RCT 形状図

外　　径 0.5巾 1.0巾 ￥価格／ 1本
φD 0.5深さ 1.0深さ 1本スリット 2本スリット 4本スリット
2.00～ 3.00 ○ ￥240増 ￥280増 不可
3.01～ 4.00 ○ ○
4.01～ 6.00 ○ ○ ￥240増 ￥280増 ￥380増
6.01～ 8.00 ○ ○
8.01～10.00 ○ ○ ￥310増 ￥350増 ￥450増

●スリットの注文例

指定方法：本数・Sスリット巾
RCT－DIA－D4.50－T3－K20－2S1.0－W0.5－#200 　 （2本スリット・巾1.0㎜）
RCT 形状図
