電着工具 鎢鋼軸小径型式 LHG Series

LHG Series

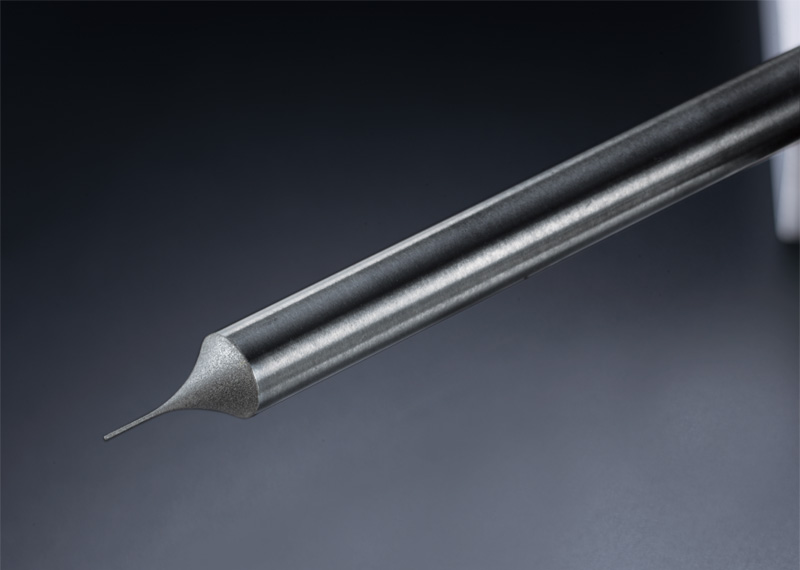

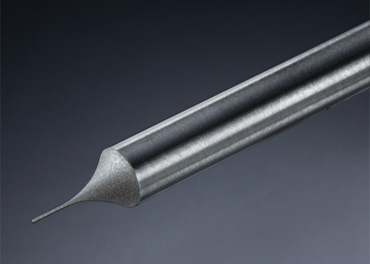

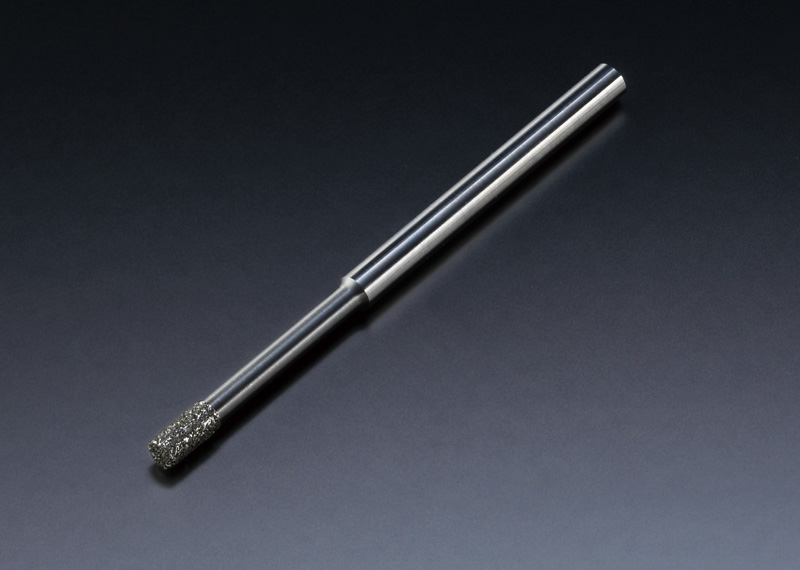

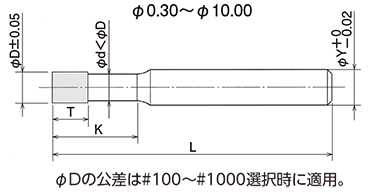

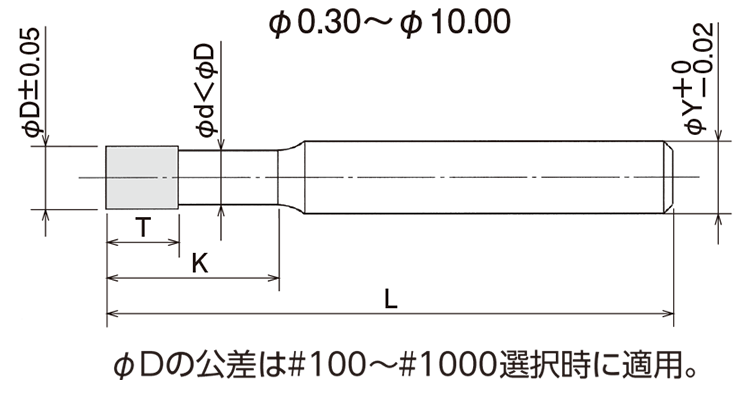

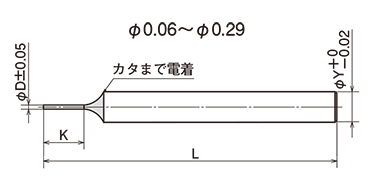

LHG 形状図


LHG Series

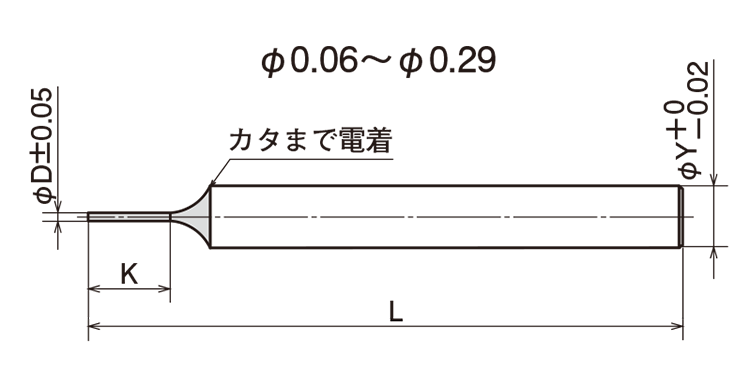

LHG 形状図


規格・単価表
外　　径 電着長 直柄長 柄徑 全　長 NT$價格／１支
φD T K φY L 3～4支 5～6支 7～8支 9～.10支
指定 0～01mm単位 指定 0.5mm単位 指定 0.5mm単位
0.06 ～ 0.07 電着到錐度 0.5 ～ 1.0 3.0 40 8,780 7,310 6,440 5,850
0.08 ～ 0.09 電着到錐度 0.5 ～ 1.5 3.0 40 8,780 7,310 6,440 5,850
0.10 ～ 0.14 電着到錐度 0.5 ～ 1.5 3.0 40 5,850 4,880 4,290 3,900
0.15 ～ 0.19 電着到錐度 0.5 ～ 2.0 3.0 40 5,850 4,880 4,290 3,900
0.20 ～ 0.24 電着到錐度 0.5 ～ 3.0 3.0 40 5,850 4,880 4,290 3,900
0.25 ～ 0.29 電着到錐度 0.5 ～ 4.0 3.0 40 4,800 4,000 3,520 3,200
0.30 ～ 0.59 0.5 ～ 4.0 0.5 ～ 4.0 3.0 40 4,130 3,440 3,030 2,750
0.60 ～ 0.99 0.5 ～ 8.0 0.5 ～ 8.0 3.0 40 4,130 3,440 3,030 2,750
1.00 ～ 1.99 1.0 ～ 15.0 1.0 ～ 15.0 3.0 50 3,690 3,080 2,710 2,460
2.00 ～ 2.99 1.0 ～ 20.0 1.0 ～ 20.0 3.0 50 3,690 3,080 2,710 2,460
3.00J 1.0 ～ 20.0 1.0 ～ 20.0 3.0 50 3,690 3,080 2,710 2,460
3.00 ～ 3.99 1.0 ～ 30.0 1.0 ～ 30.0 4.0 70 4,610 3,840 3,380 3,070
4.00J 1.0 ～ 30.0 1.0 ～ 30.0 4.0 70 4,610 3,840 3,380 3,070
4.00 ～ 5.99 1.0 ～ 30.0 1.0 ～ 30.0 6.0 70 5,780 4,810 4,240 3,850
6.00J 1.0 ～ 30.0 1.0 ～ 30.0 6.0 70 5,780 4,810 4,240 3,850
6.00 ～ 7.99 1.0 ～ 40.0 1.0 ～ 40.0 8.0 80 7,560 6,300 5,540 5,040
8.00J 1.0 ～ 40.0 1.0 ～ 40.0 8.0 80 7,560 6,300 5,540 5,040
8.00 ～ 10.00 1.0 ～ 40.0 1.0 ～ 40.0 10.0 80 8,580 7,150 6,290 5,720
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）


粒度表
外　　径 粒　　　　　　　　　　　度
φD #40 #60 #80 #100 #120 #140 #170 #200 #230 #270 #325 #400 #600 #800 #1000 #1500 #2000
0.06～ 0.07 ○ ◎
0.08～ 0.09 ◎ ◎
0.10～ 0.14 ◎ ◎
0.15～ 0.19 ◎ ◎ ○
0.20～ 0.24 ○ ◎ ◎
0.25～ 0.29 ○ ◎ ○
0.30～ 0.59 ○ ◎ ◎ ◎ ○
0.60～ 0.99 ○ ○ ○ ◎ ◎ ◎ ○ ○
1.00～ 1.99 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ○ ○ ○
2.00～ 2.99     ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○
3.00～ 3.99   ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
4.00～ 5.99 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
6.00～ 7.99 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○
8.00～ 10.00 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○
  • ○印がご指定頂けます。◎印がお勧めです。
  • ※ #40 ～#100 は電着長さT が5 以上必要です。


このページの一番上へ ひとつ前のページへ


■ 選件

スリット（電着後寸法）

スリット（電着後寸法）
外　　径 0.5巾 1.0巾 1.5巾 2.0巾 ￥価格／ 1本
φD 0.5
深さ		 1.0
深さ		 1.5
深さ		 2.0
深さ		 1本
スリット		 2本
スリット		 4本
スリット
2.99以下不可 － － －
3.00J～ 3.99 ○ ￥360増 ￥420増 不可
4.00～ 5.99 ○ ○
6.00J～ 7.99 ○ ○ ○
8.00J～10.00 ○ ○ ○ ○ ￥430増 ￥500増
・○印がご指定頂けます。

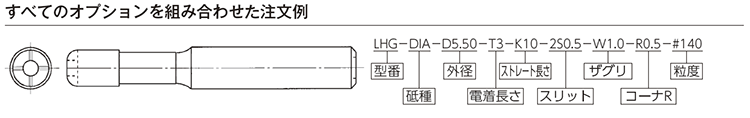

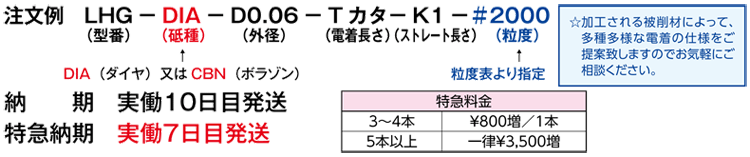

●スリットの注文例
指定方法：本数・Sスリット巾
LHG－DIA－D5.50－T3－K10－2S0.5－#140
　（2本スリット・巾0.5㎜）

ザグリ（電着後寸法）

ザグリ（電着後寸法）
ザグリ片肉厚み
外　　径 W1.0 W1.5 W2.0 W2.5 ￥価格／ 1本
φD 深さ 1㎜
4.99以下不可 －
5.00～ 5.99 ○ ￥670増
6.00J～ 7.99 ○ ○
8.00J～10.00 ○ ○ ○   ￥840増
・○印がご指定頂けます。
●ザグリの注文例
指定方法：W片肉厚み
LHG－DIA－D5.50－T3－K10－W1.0－#170
　（ザグリ片肉厚み1.0㎜）


コーナR（電着後寸法）

コーナR（電着後寸法）
粒　　度 コーナ R ￥価格／ 1本
＃ 指定 0.1単位
#40～ #80 R0.5～ R1.5 但し 1/ 2D以下 ￥1000増
#100～170 R0.3～ R1.5
#200～1000 R0.2～ R1.5
#40～1000 R1.6～ R3.0 ￥1200増
#40～1000 R3.1～ R5.0 ￥1500増
#40～1000 R5.1～R10.0 ￥2100増
・○印がご指定頂けます。
●コーナRの注文例
指定方法：R単位
LHG－DIA－D5.50－T3－K10－R0.5－#170
　（コーナR0.5）
