■ 任意の仕様・形状を短納期でお届け！　新システムによるイージーオーダー！！

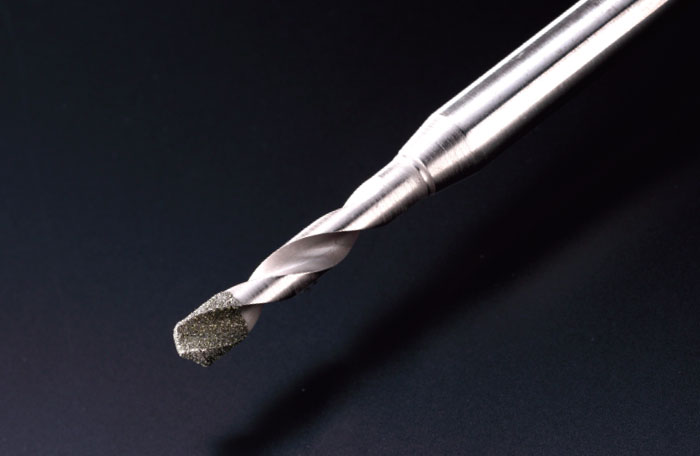

螺旋狀鑽頭型是 穴加工用 RDA Series

RDA Series

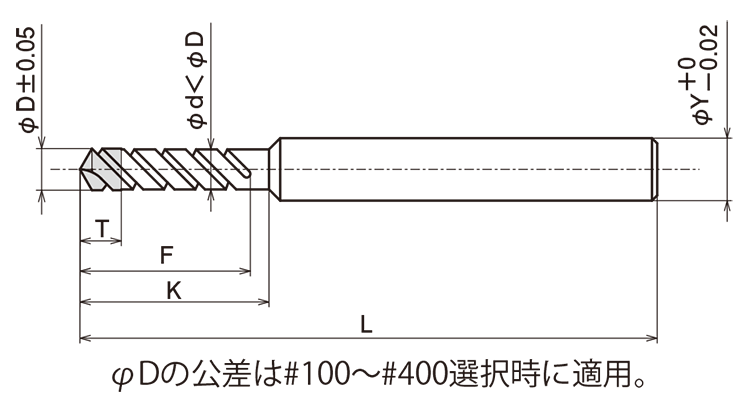

RDA 形状図


規格・単価表
外　徑 溝長 電着長 有效長 柄徑 全　長 NT$價格／１支
φD F T K φY L 3～4支 5～6支 7～8支 9～10支
指定 0.01mm単位 指定 1mm単位
0.50～0.55 3 3～ 4 4 3 50 5,180 4,320 3,800 3,450
0.56～0.79 5 3～ 5 6 3 50 5,000 4,170 3,670 3,330
0.80～0.99 6 3～ 5 7 3 50 5,000 4,170 3,670 3,330
1.00～1.25 8 3～ 5 9 3 50 4,770 3,980 3,500 3,180
1.26～1.39 9 3～ 5 10 3 50 4,610 3,840 3,380 3,070
1.40～1.69 11 3～ 5 12 3 50 4,460 3,720 3,270 2,970
1.70～2.09 12 3～ 5 13 3 50 4,460 3,720 3,270 2,970
2.10～2.39 13 3～ 5 14 3 50 3,990 3,330 2,930 2,660
2.40～2.89 15 3～ 5 16 3 50 3,990 3,330 2,930 2,660
2.90～3.09 17 3～ 7 19 4 70 4,770 3,980 3,500 3,180
3.10～3.29 19 3～10 21 4 70 4,770 3,980 3,500 3,180
3.30～3.89 21 3～10 23 4 70 4,770 3,980 3,500 3,180
3.90～4.09 21 3～10 23 6 80 4,830 4,030 3,550 3,220
4.10～4.29 23 3～10 25 6 80 4,830 4,030 3,550 3,220
4.30～5.09 25 3～10 27 6 80 5,100 4,250 3,740 3,400
5.10～5.79 27 3～10 29 6 80 5,100 4,250 3,740 3,400
5.80～6.49 30 3～10 33 8 80 5,300 4,420 3,890 3,530
6.50～7.29 32 3～10 35 8 80 5,940 4,950 4,360 3,960
7.30～7.79 35 3～10 38 8 85 6,020 5,020 4,420 4,010
7.80～8.29 35 3～10 39 10 90 6,150 5,130 4,510 4,100
8.30～9.29 38 3～10 42 10 93 6,720 5,600 4,930 4,480
9.30～9.79 41 3～10 45 10 96 6,770 5,640 4,970 4,510
9.80～10.00 41 3～10 45 10 101 6,830 5,690 5,010 4,550
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）


粒度表
外　　径 粒　　　　　　　　　　　度
φD #80 #100 #120 #140 #170 #200 #230 #270 #325 #400
0.50～ 0.59         ○ ◎
0.60～ 0.99       ○ ○ ○ ◎ ◎
1.00～ 1.99   ○ ○ ○ ◎ ◎ ◎ ◎ ◎
2.00～ 2.99   ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ○
3.00～ 3.99 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○
4.00～ 5.99 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○
6.00～ 7.99 ○ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
8.00～10.00 ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
  • ※○印がご指定いただけます。◎がお勧めです。
