RDW Series

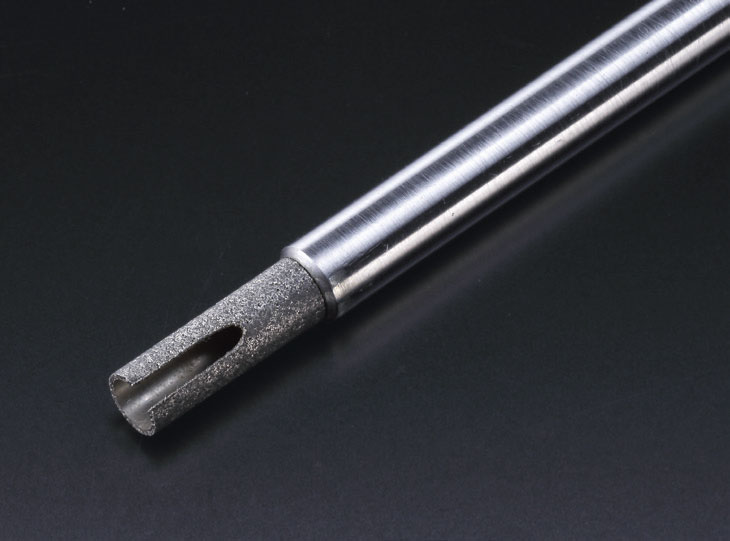

切削工具穴加工用複合多層電着工具 RDW Series

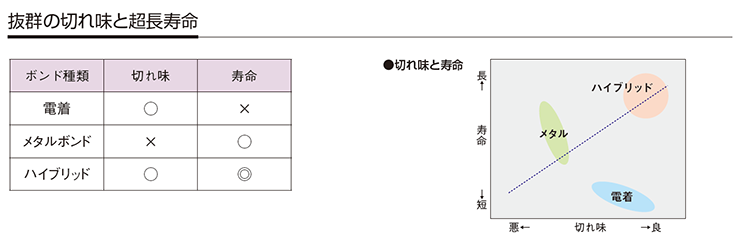

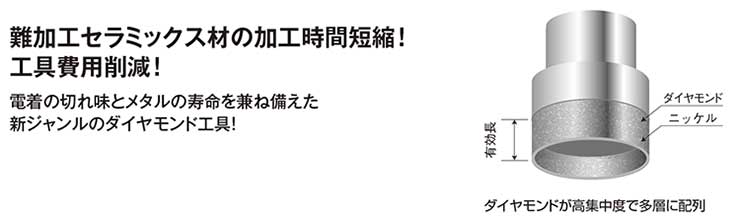

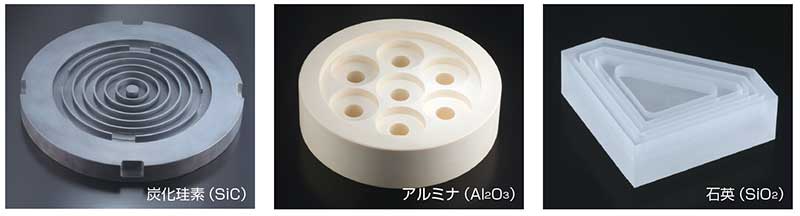

難加工陶瓷材料的加工時間短縮！|工具費用削減！|兼備電著刀良好切削力及金屬刀的長壽命|新種類開發的鑽石切削工具！|鑽石是高集中度多層配列在刀具上

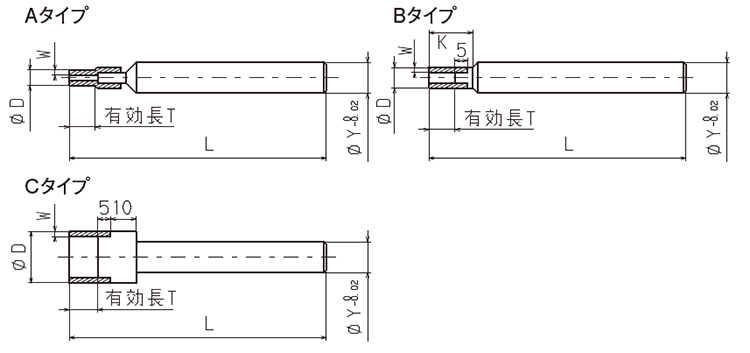

規格表

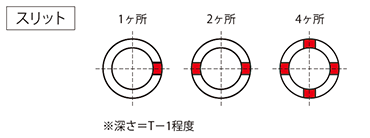

外　　徑	砥石長	有效徑長	柄徑	柄長	開溝	開溝寬	形状
φD	T	K	φY	L
指定 0.1mm単位	指定 1mm単位	指定 1mm単位	φY	L
1.0～ 1.4	3～ 4	－	6.0	50	1ヶ所	0.2	A型
1.5～ 1.9	3～ 5	－	6.0	50	1ヶ所	0.2	A型
2.0～ 2.4	3～ 5	－	6.0	50	1ヶ所	0.3	A型
2.5～ 2.9	3～ 6	～11	6.0	60	1ヶ所	0.3	B型
3.0～ 4.0	3～ 7	～22	6.0	60	1ヶ所	0.5	B型
4.1～ 5.0	3～ 8	～23	6.0	60	1ヶ所	0.8	B型
5.1～ 6.0	3～ 9	～27	6.0	70	1ヶ所	1	B型
6.1～ 7.0	3～10	～30	8.0	70	1ヶ所	1	B型
7.1～ 8.0	3～10	～35	8.0	80	1ヶ所	1	B型
8.1～ 9.0	3～10	～35	10.0	80	1ヶ所	1	B型
9.1～10.0	3～10	～35	10.0	80	1ヶ所	1	B型
10.1～11.0	3～10	～35	12.0	80	2ヶ所	1	B型
11.1～12.0	3～10	～35	12.0	80	2ヶ所	1	B型
12.1～13.0	3～10	～35	16.0	80	2ヶ所	1.5	B型
13.1～14.0	3～10	～35	16.0	80	2ヶ所	1.5	B型
14.1～15.0	3～10	～35	16.0	80	2ヶ所	1.5	B型
15.1～16.0	3～10	～35	16.0	80	2ヶ所	1.5	B型
16.1～17.0	3～10	～35	20.0	80	2ヶ所	1.5	B型
17.1～18.0	3～10	～35	20.0	80	2ヶ所	1.5	B型
18.1～19.0	3～10	～35	20.0	80	2ヶ所	1.5	B型
19.1～20.0	3～10	～35	20.0	80	2ヶ所	1.5	B型
20.1～21.0	3～10	－	20.0	100	4ヶ所	1.5	C型
21.1～22.0	3～10	－	20.0	100	4ヶ所	1.5	C型
22.1～23.0	3～10	－	20.0	100	4ヶ所	1.5	C型
23.1～24.0	3～10	－	20.0	100	4ヶ所	2	C型
24.1～25.0	3～10	－	20.0	100	4ヶ所	2	C型
25.1～26.0	3～10	－	20.0	100	4ヶ所	2	C型
26.1～27.0	3～10	－	20.0	100	4ヶ所	2	C型
27.1～28.0	3～10	－	20.0	100	4ヶ所	2	C型
28.1～29.0	3～10	－	20.0	100	4ヶ所	2	C型
29.1～30.0	3～10	－	20.0	100	4ヶ所	2	C型

単価表

外径	肉厚	1本	2本	3本	肉厚	1本	2本	3本	肉厚	1本	2本	3本
1.0～ 1.4	0.25	23,000	21,850	20,700	－	---	---	---	－	---	---	---
1.5～ 1.9	0.3	22,230	21,120	20,010	－	---	---	---	－	---	---	---
2.0～ 2.4	0.3～0.5以下	21,460	20,390	19,310	－	---	---	---	－	---	---	---
2.5～ 2.9	0.3～0.5以下	18,400	17,480	16,560	－	---	---	---	－	---	---	---
3.0～ 4.0	0.3～0.6未満	15,330	14,560	13,800	0.6～0.8未満	16,260	15,450	14,630	－	---	---	---
4.1～ 5.0	0.3～0.6未満	15,660	14,880	14,090	0.6～0.8未満	16,720	15,880	15,050	0.8～1.0以下	17,790	16,900	16,010
5.1～ 6.0	0.3～0.6未満	15,960	15,160	14,360	0.6～0.8未満	17,140	16,280	15,430	0.8～1.0以下	18,330	17,410	16,500
6.1～ 7.0	0.3～0.6未満	16,360	15,540	14,720	0.6～0.8未満	17,700	16,820	15,930	0.8～1.0以下	19,050	18,100	17,150
7.1～ 8.0	0.3～0.6未満	16,660	15,830	14,990	0.6～0.8未満	18,120	17,210	16,310	0.8～1.0以下	19,590	18,610	17,630
8.1～ 9.0	0.3～0.6未満	16,960	16,110	15,260	0.6～0.8未満	18,540	17,610	16,690	0.8～1.0以下	20,130	19,120	18,120
9.1～10.0	0.3～0.6未満	17,260	16,400	15,530	0.6～0.8未満	18,960	18,010	17,060	0.8～1.0以下	20,670	19,640	18,600
10.1～11.0	0.3～0.6未満	17,900	17,010	16,110	0.6～0.8未満	19,860	18,870	17,870	0.8～1.0以下	21,820	20,730	19,640
11.1～12.0	0.3～0.6未満	18,160	17,250	16,340	0.6～0.8未満	20,220	19,210	18,200	0.8～1.0以下	22,290	21,180	20,060
12.1～13.0	0.3～0.6未満	18,560	17,630	16,700	0.6～0.8未満	20,780	19,740	18,700	0.8～1.0以下	23,010	21,860	20,710
13.1～14.0	0.3～0.6未満	18,860	17,920	16,970	0.6～0.8未満	21,200	20,140	19,080	0.8～1.0以下	23,550	22,370	21,200
14.1～15.0	0.3～0.6未満	19,130	18,170	17,220	0.6～0.8未満	21,580	20,500	19,420	0.8～1.0以下	24,030	22,830	21,630
15.1～16.0	0.3～0.6未満	19,430	18,460	17,490	0.6～0.8未満	22,000	20,900	19,800	0.8～1.0以下	24,570	23,340	22,110
16.1～17.0	0.3～0.6未満	19,690	18,710	17,720	0.6～0.8未満	22,370	21,250	20,130	0.8～1.0以下	25,040	23,790	22,540
17.1～18.0	0.3～0.6未満	20,030	19,030	18,030	0.6～0.8未満	22,840	21,700	20,560	0.8～1.0以下	25,650	24,370	23,090
18.1～19.0	0.3～0.6未満	20,330	19,310	18,300	0.6～0.8未満	23,260	22,100	20,930	0.8～1.0以下	26,190	24,880	23,570
19.1～20.0	0.3～0.6未満	20,590	19,560	18,530	0.6～0.8未満	23,630	22,450	21,270	0.8～1.0以下	26,660	25,330	23,990
20.1～21.0	0.3～0.6未満	22,350	21,230	20,120	0.6～0.8未満	25,490	24,220	22,940	0.8～1.0以下	28,620	27,190	25,760
21.1～22.0	0.3～0.6未満	23,410	22,240	21,070	0.6～0.8未満	26,650	25,320	23,990	0.8～1.0以下	29,880	28,390	26,890
22.1～23.0	0.3～0.6未満	24,480	23,260	22,030	0.6～0.8未満	27,820	26,430	25,040	0.8～1.0以下	31,150	29,590	28,040
23.1～24.0	0.3～0.6未満	25,550	24,270	23,000	0.6～0.8未満	28,990	27,540	26,090	0.8～1.0以下	32,420	30,800	29,180
24.1～25.0	0.3～0.6未満	26,610	25,280	23,950	0.6～0.8未満	30,150	28,640	27,140	0.8～1.0以下	33,680	32,000	30,310
25.1～26.0	0.3～0.6未満	27,890	26,500	25,100	0.6～0.8未満	31,530	29,950	28,380	0.8～1.0以下	35,160	33,400	31,640
26.1～27.0	0.3～0.6未満	29,160	27,700	26,240	0.6～0.8未満	32,900	31,260	29,610	0.8～1.0以下	36,630	34,800	32,970
27.1～28.0	0.3～0.6未満	30,440	28,920	27,400	0.6～0.8未満	34,280	32,570	30,850	0.8～1.0以下	38,110	36,200	34,300
28.1～29.0	0.3～0.6未満	31,940	30,340	28,750	0.6～0.8未満	35,880	34,090	32,290	0.8～1.0以下	39,810	37,820	35,830
29.1～30.0	0.3～0.6未満	33,500	31,830	30,150	0.6～0.8未満	37,540	35,660	33,790	0.8～1.0以下	41,570	39,490	37,410
