■ 任意の仕様・形状を短納期でお届け！　新システムによるイージーオーダー！！

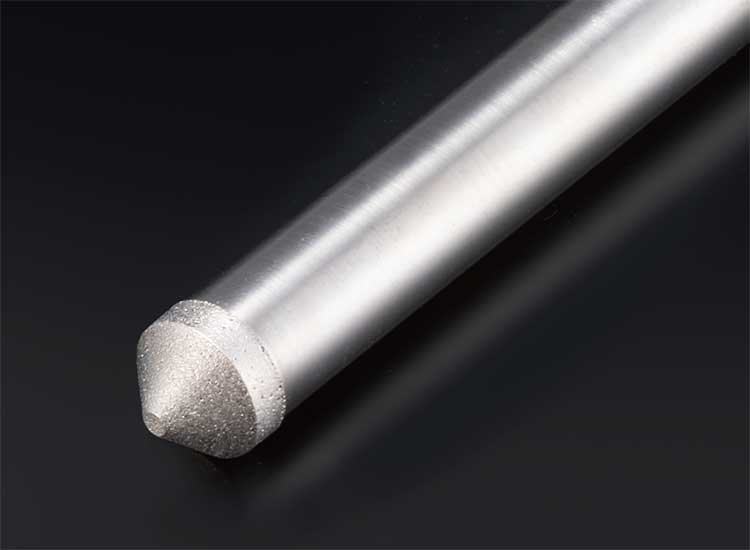

切削工具 角度加工用 複合多層電着工具 RDV Series

RDV Series

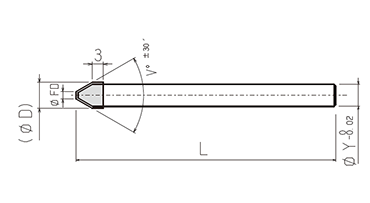

RDV 形状図


規格表
外　徑 電着長 角度 柄徑 柄長 NT$價格
φD T V φY L 1支 2支 3支
指定 1.0単位 指定1°単位
4 1.0～ 2.0 全角60°～120° 4 50 13,700 13,020 12,330
6 1.0～ 2.0 全角60°～120° 6 60 14,300 13,590 12,870
8 2.0～ 4.0 全角60°～120° 8 70 17,600 16,720 15,840
10 2.0～ 5.0 全角60°～120° 10 70 21,000 19,950 18,900
12 3.0～ 6.0 全角60°～120° 12 70 24,300 23,090 21,870
16 4.0～ 8.0 全角60°～120° 16 80 28,100 26,700 25,290
20 7.0～10.0 全角60°～120° 20 80 34,100 32,400 30,690
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）

粒度表
外　　径 粒　　　　　　　　　　　度
番手 #200 #230 #270 #325 #400 #600
DIA層 0.3 0.3 0.2 0.2 0.15 0.15

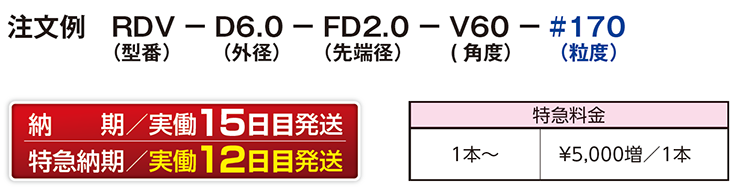

注文例　RDV － D6.0 － FD2.0 － V60 － #170


このページの一番上へ ひとつ前のページへ


加工事例

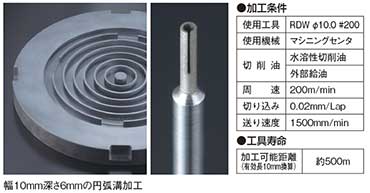

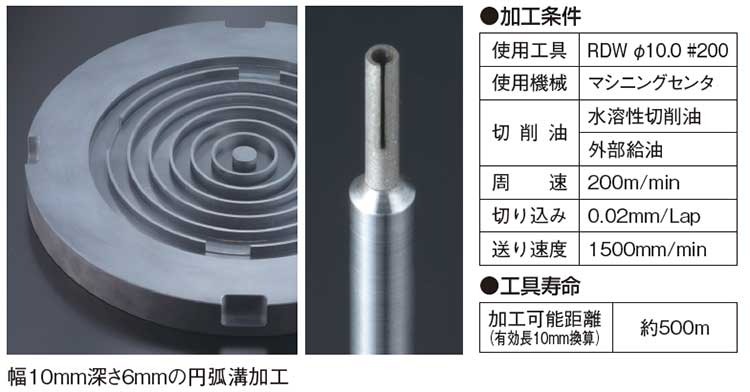

〈加工事例①〉炭化珪素（SiC）の円弧溝加工 幅１０mm深さ６mmの円弧溝加工

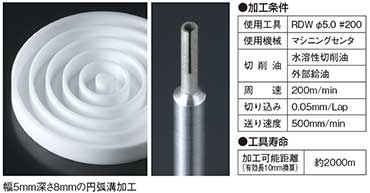

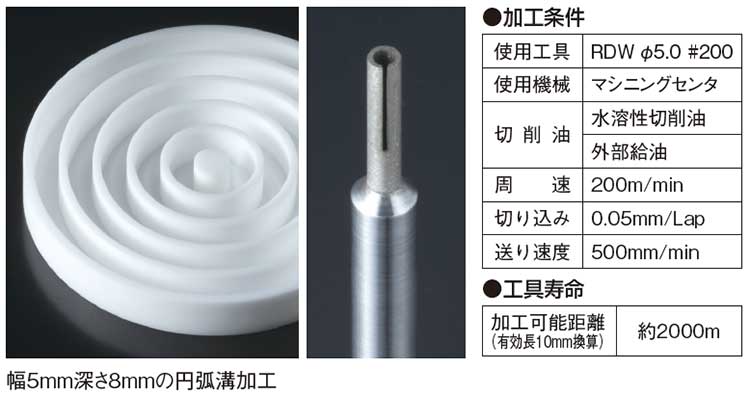

〈加工事例②〉氧化鋯（ZrO2）的円弧溝加工 幅５mm深さ８mm的円弧溝加工

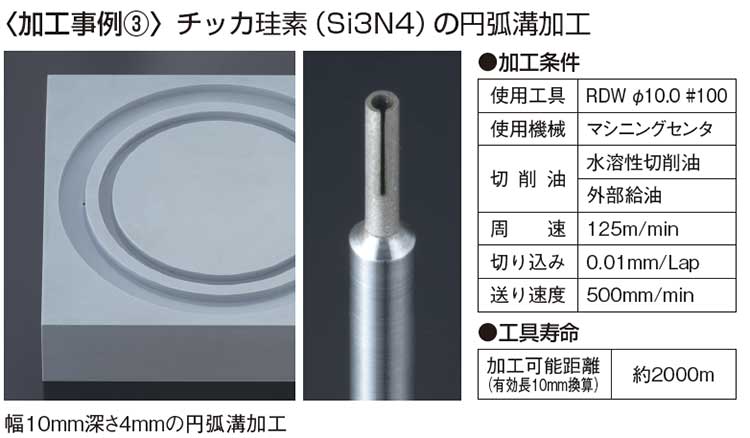

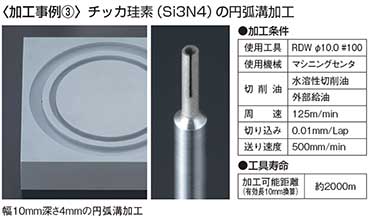

〈加工事例③〉氮化珪素（Si3N4）的円弧溝加工 幅１０mm深さ４mmの円弧溝加工

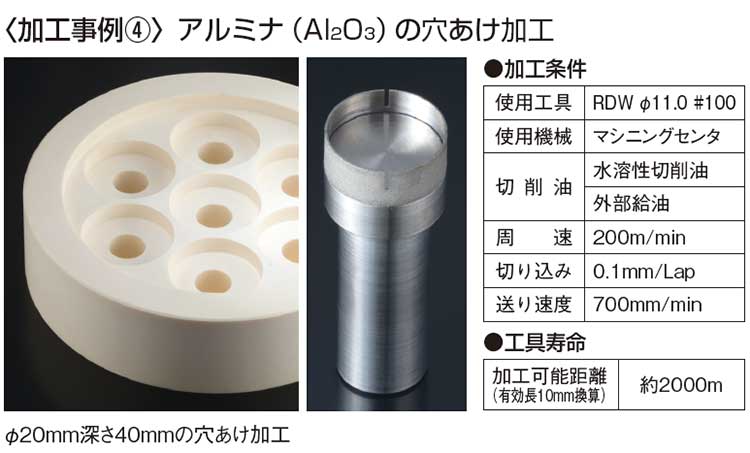

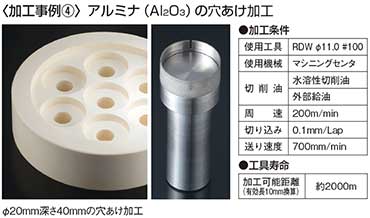

〈加工事例④〉氧化鋁（Al2O3）的穴加工 φ２０mm深さ４０mm的孔加工

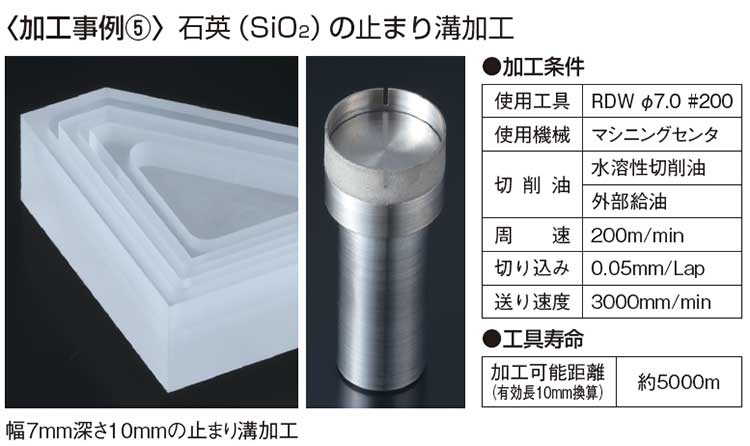

〈加工事例⑤〉石英（SiO2）の止まり溝加工 幅7mm深さ１0mmの止まり溝加工

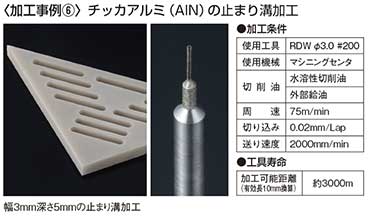

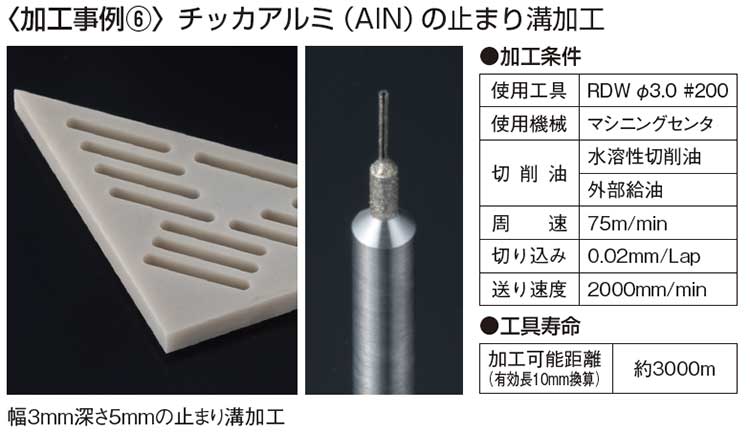

〈加工事例⑥〉氮化鋁（AlN）的溝加工 幅３mm深さ５mmの止まり溝加工

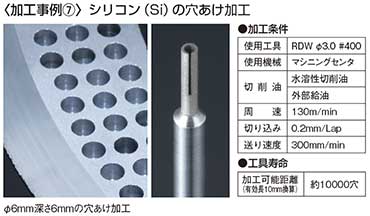

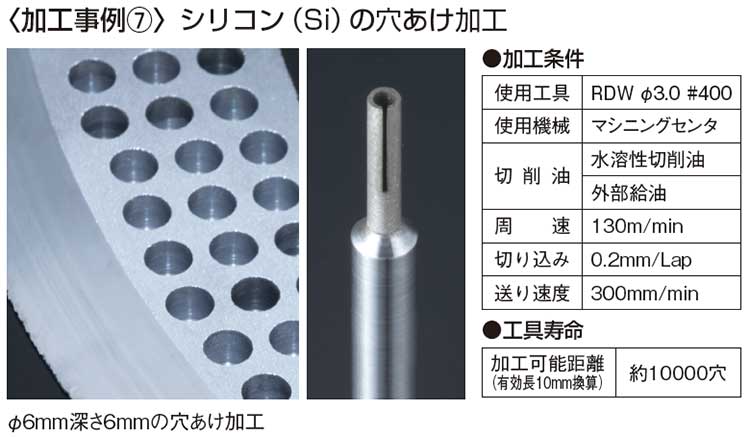

〈加工事例⑦〉單晶矽（Si）的孔加工 φ６mm深さ６mmの穴あけ加工
