RDT Series

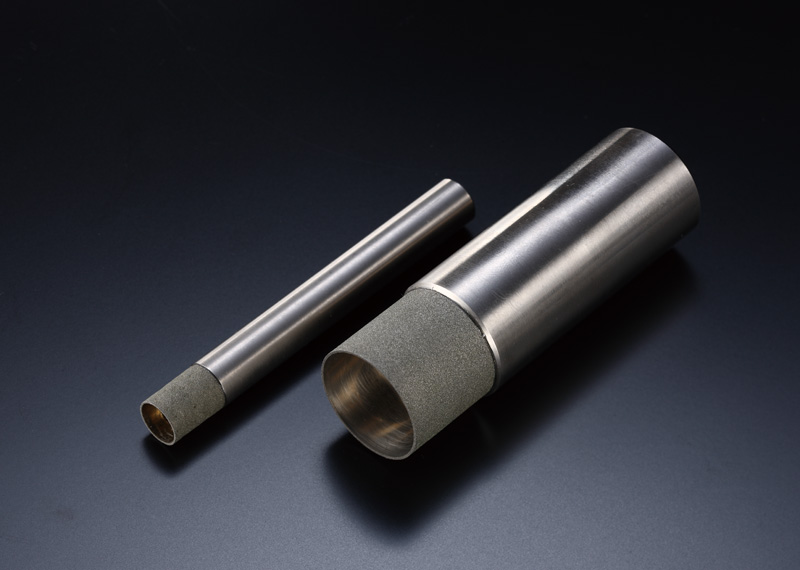

切削工具穴加工用複合型多層電着工具 RDT Series

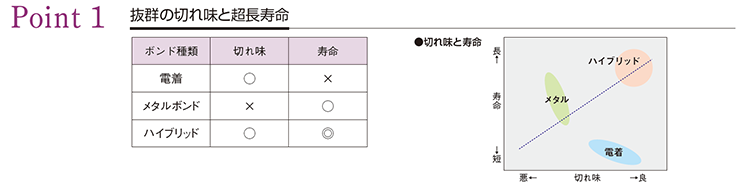

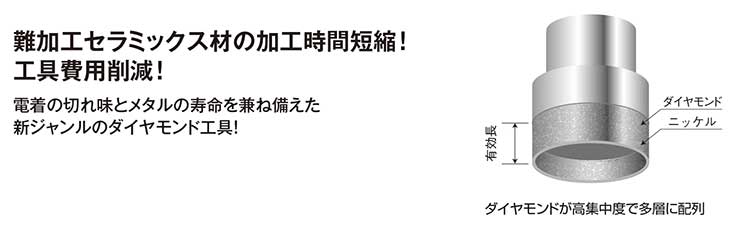

難加工陶瓷材料加工時間短縮！|工具費用削減！|兼備電著刀良好切削力及金屬刀的長壽命|新種類開發鑽石切削工具！|鑽石是高集中度多層配列在刀具上

規格表

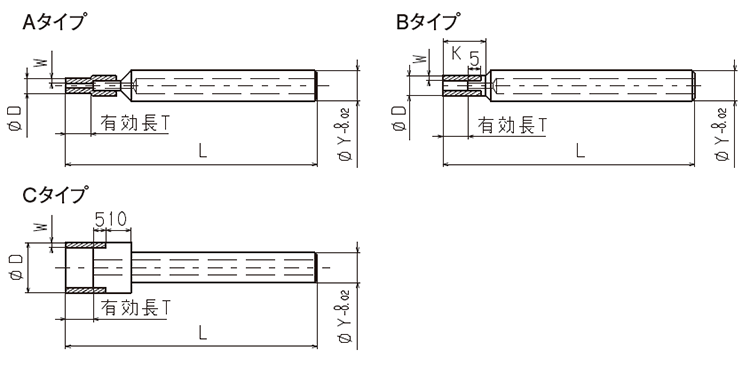

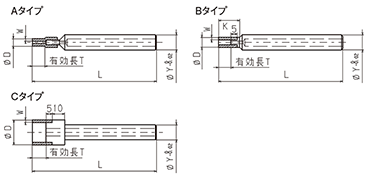

外　　徑	砥石長	有效徑長	柄徑	柄長	形状
φD	T	K	φY	L
指定 0.01mm単位	指定 1mm単位	指定 1mm単位	φY	L
1.0～ 1.4	3～ 4	50	－	6	Aタイプ
1.5～ 1.9	3～ 5	50	－	6	Aタイプ
2.0～ 2.4	3～ 5	50	－	6	A型
2.5～ 2.9	3～ 6	60	～11	6	Bタイプ
3.0～ 4.0	3～ 7	60	～22	6	Bタイプ
4.1～ 5.0	3～ 8	60	～23	6	Bタイプ
5.1～ 6.0	3～ 9	70	～27	6	Bタイプ
6.1～ 7.0	3～ 10	70	～30	8	Bタイプ
7.1～ 8.0	3～ 10	80	～35	8	Bタイプ
8.1～ 9.0	3～ 10	80	～35	10	Bタイプ
9.1～ 10.0	3～ 10	80	～35	10	Bタイプ
10.1～11.0	3～ 10	80	～35	12	Bタイプ
11.1～12.0	3～ 10	80	～35	12	Bタイプ
12.1～13.0	3～ 10	80	～35	16	Bタイプ
13.1～14.0	3～ 10	80	～35	16	Bタイプ
14.1～15.0	3～ 10	80	～35	16	Bタイプ
15.1～16.0	3～ 10	80	～35	16	Bタイプ
16.1～17.0	3～ 10	80	～35	20	Bタイプ
17.1～18.0	3～ 10	80	～35	20	Bタイプ
18.1～19.0	3～ 10	80	～35	20	Bタイプ
19.1～20.0	3～ 10	80	～35	20	Bタイプ
20.1～21.0	3～ 10	100	－	20	Cタイプ
21.1～22.0	3～ 10	100	－	20	Cタイプ
22.1～23.0	3～ 10	100	－	20	Cタイプ
23.1～24.0	3～ 10	100	－	20	Cタイプ
24.1～25.0	3～ 10	100	－	20	Cタイプ
25.1～26.0	3～ 10	100	－	20	Cタイプ
26.1～27.0	3～ 10	100	－	20	Cタイプ
27.1～28.0	3～ 10	100	－	20	Cタイプ
28.1～29.0	3～ 10	100	－	20	Cタイプ
29.1～30.0	3～ 10	100	－	20	Cタイプ

単価表

外径	肉厚	1本	2本	3本	肉厚	1本	2本	3本	肉厚	1本	2本	3本
1.0～ 1.4	0.25	22,100	21,000	19,890	－	---	---	---	－	---	---	---
1.5～ 1.9	0.3	21,360	20,290	19,220	－	---	---	---	－	---	---	---
2.0～ 2.4	0.3～0.5以下	20,620	19,590	18,560	－	---	---	---	－	---	---	---
2.5～ 2.9	0.3～0.5以下	17,680	16,800	15,910	－	---	---	---	－	---	---	---
3.0～ 4.0	0.3～0.6未満	14,730	13,990	13,260	0.6～0.8未満	15,420	14,650	13,880	－	---	---	---
4.1～ 5.0	0.3～0.6未満	15,060	14,310	13,550	0.6～0.8未満	15,890	15,100	14,300	0.8～1.0以下	16,710	15,870	15,040
5.1～ 6.0	0.3～0.6未満	15,360	14,590	13,820	0.6～0.8未満	16,310	15,490	14,680	0.8～1.0以下	17,250	16,390	15,530
6.1～ 7.0	0.3～0.6未満	15,660	14,880	14,090	0.6～0.8未満	16,730	15,890	15,060	0.8～1.0以下	17,790	16,900	16,010
7.1～ 8.0	0.3～0.6未満	15,960	15,160	14,360	0.6～0.8未満	17,150	16,290	15,440	0.8～1.0以下	18,330	17,410	16,500
8.1～ 9.0	0.3～0.6未満	16,260	15,450	14,630	0.6～0.8未満	17,570	16,690	15,810	0.8～1.0以下	18,870	17,930	16,980
9.1～ 10.0	0.3～0.6未満	16,560	15,730	14,900	0.6～0.8未満	17,990	17,090	16,190	0.8～1.0以下	19,410	18,440	17,470
10.1～11.0	0.3～0.6未満	16,900	16,060	15,210	0.6～0.8未満	18,460	17,540	16,610	0.8～1.0以下	20,020	19,020	18,020
11.1～12.0	0.3～0.6未満	17,160	16,300	15,440	0.6～0.8未満	18,830	17,890	16,950	0.8～1.0以下	20,490	19,470	18,440
12.1～13.0	0.3～0.6未満	17,460	16,590	15,710	0.6～0.8未満	19,250	18,290	17,330	0.8～1.0以下	21,030	19,980	18,930
13.1～14.0	0.3～0.6未満	17,760	16,870	15,980	0.6～0.8未満	19,670	18,690	17,700	0.8～1.0以下	21,570	20,490	19,410
14.1～15.0	0.3～0.6未満	18,030	17,130	16,230	0.6～0.8未満	20,040	19,040	18,040	0.8～1.0以下	22,050	20,950	19,850
15.1～16.0	0.3～0.6未満	18,330	17,410	16,500	0.6～0.8未満	20,460	19,440	18,410	0.8～1.0以下	22,590	21,460	20,330
16.1～17.0	0.3～0.6未満	18,590	17,660	16,730	0.6～0.8未満	20,820	19,780	18,740	0.8～1.0以下	23,060	21,910	20,750
17.1～18.0	0.3～0.6未満	18,930	17,980	17,040	0.6～0.8未満	21,300	20,240	19,170	0.8～1.0以下	23,670	22,490	21,300
18.1～19.0	0.3～0.6未満	19,230	18,270	17,310	0.6～0.8未満	21,720	20,630	19,550	0.8～1.0以下	24,210	23,000	21,790
19.1～20.0	0.3～0.6未満	19,490	18,520	17,540	0.6～0.8未満	22,080	20,980	19,870	0.8～1.0以下	24,680	23,450	22,210
20.1～21.0	0.3～0.6未満	21,250	20,190	19,130	0.6～0.8未満	24,390	23,170	21,950	0.8～1.0以下	26,300	24,990	23,670
21.1～22.0	0.3～0.6未満	22,310	21,190	20,080	0.6～0.8未満	25,550	24,270	23,000	0.8～1.0以下	27,500	26,130	24,750
22.1～23.0	0.3～0.6未満	23,380	22,210	21,040	0.6～0.8未満	26,720	25,380	24,050	0.8～1.0以下	28,710	27,270	25,840
23.1～24.0	0.3～0.6未満	24,450	23,230	22,010	0.6～0.8未満	27,890	26,500	25,100	0.8～1.0以下	29,930	28,430	26,940
24.1～25.0	0.3～0.6未満	25,510	24,230	22,960	0.6～0.8未満	29,050	27,600	26,150	0.8～1.0以下	31,130	29,570	28,020
25.1～26.0	0.3～0.6未満	26,790	25,450	24,110	0.6～0.8未満	30,430	28,910	27,390	0.8～1.0以下	32,540	30,910	29,290
26.1～27.0	0.3～0.6未満	28,060	26,660	25,250	0.6～0.8未満	31,800	30,210	28,620	0.8～1.0以下	33,940	32,240	30,550
27.1～28.0	0.3～0.6未満	29,340	27,870	26,410	0.6～0.8未満	33,180	31,520	29,860	0.8～1.0以下	35,350	33,580	31,820
28.1～29.0	0.3～0.6未満	30,840	29,300	27,760	0.6～0.8未満	34,780	33,040	31,300	0.8～1.0以下	36,970	35,120	33,270
29.1～30.0	0.3～0.6未満	32,400	30,780	29,160	0.6～0.8未満	36,440	34,620	32,800	0.8～1.0以下	38,650	36,720	34,790
