■ 任意の仕様・形状を短納期でお届け！　新システムによるイージーオーダー！！


螺牙加工用軸付き電着砥石　在庫品 ZAIKO1 Series

RNS/RNHS Series


RNS/RNHS Series


規格表
螺絲的規格

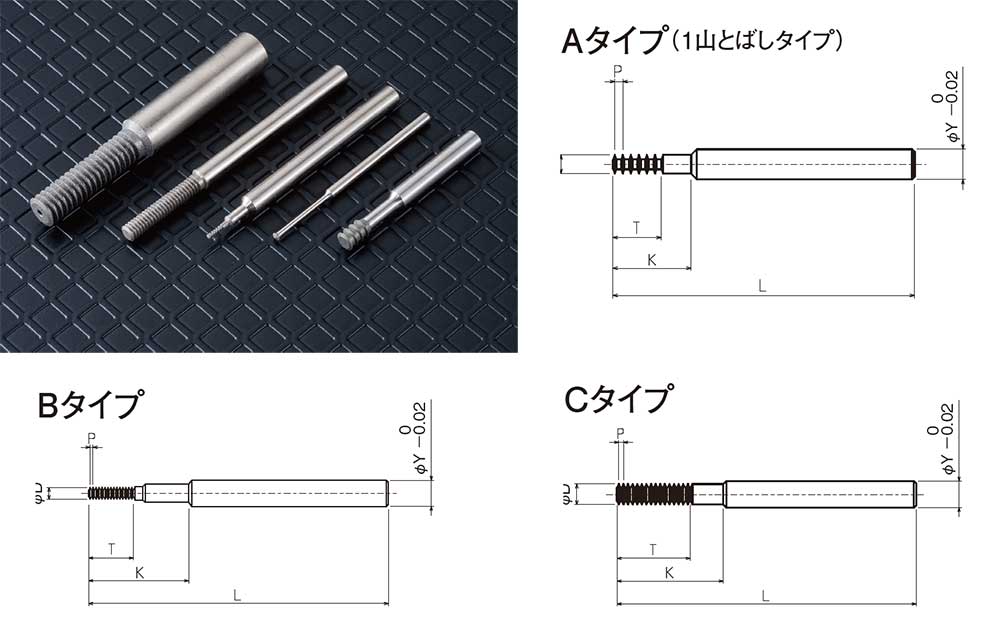

 外　徑 山数 牙距 螺絲長 頸部長 柄 徑 全長 粒度 形状
φD N P T K φY L DIA
M1.6 1.15 5 0.7 3.5 4.5 3 40 #400 Aタイプ
M2.0 1.5 6 0.8 4.8 6.5 6 70 #270 Aタイプ
M2.5 1.95 14 0.45 6.3 8.3 6 70 #270 Bタイプ
M2.6 2.05 14 0.45 6.3 8.3 6 70 #270 Bタイプ
M3 2.35 16 0.5 8 10 6 70 #270 Bタイプ
M4 3.1 15 0.7 10.5 12.4 6 70 #270 Bタイプ
M5 4 16 0.8 12.8 14.7 6 80 #230 Cタイプ
M6 4.8 16 1 16 17.9 6 80 #230 Cタイプ
M8 6.5 16 1.25 20 21.8 8 80 #230 Cタイプ
M10 8 17 1.5 25.5 27.3 10 80 #230 Cタイプ
M12 9 18 1.75 31.5 33.3 12 80 #230 Cタイプ
M14 11.2 18 2 36 37.8 12 100 #200 Cタイプ
M16 13 20 2 40 41.8 16 100 #200 Cタイプ
M18 14.5 18 2.5 45 46.8 16 100 #200 Cタイプ
M20 16.3 20 2.5 50 51.8 20 120 #200 Cタイプ
M2H 2 6 0.8 4.8 6.5 6 70 #270 Bタイプ
M2.5H 2.6 14 0.45 6.3 8.3 6 70 #270 Bタイプ
M2.6H 2.7 14 0.45 6.3 8.3 6 70 #270 Bタイプ
M3H 2.9 16 0.5 8 10 6 70 #270 Bタイプ
M4H 4 15 0.7 10.5 12.4 6 70 #270 Cタイプ
M5H 5 16 0.8 12.8 14.7 6 80 #230 Cタイプ
M6H 6 16 1 16 17.9 8 80 #230 Cタイプ
M8H 8 16 1.25 20 21.8 8 80 #230 Cタイプ
M10H 9.9 17 1.5 25.5 27.3 10 80 #230 Cタイプ
M12H 11.9 18 1.75 31.5 33.3 12 80 #230 Cタイプ
M14H 13.9 18 2 36 37.8 16 100 #200 Cタイプ
M16H 15.7 20 2 40 41.8 16 100 #200 Cタイプ
M18H 17.8 18 2.5 45 46.8 20 100 #200 Cタイプ
M20H 19.6 20 2.5 50 51.8 20 120 #200 Cタイプ
  • （ピッチはすべて並目になります。）

注文例


このページの一番上へ ひとつ前のページへ

RNZS Series

規格表
螺絲的
規格		 外　徑 山数 牙 距 螺絲長 頸部長 柄徑 全長 粒度 形状
φD N P T K φY L DIA
M2.0 1.5 6 0.8 4.8 6.5 6 70 #800 Aタイプ
M2.5 1.8 14 0.45 6.3 8.3 6 70 #800 Bタイプ
M2.6 1.9 14 0.45 6.3 8.3 6 70 #800 Bタイプ
M3 2.3 16 0.5 8 10 6 70 #600 Bタイプ
M4 3 15 0.7 10.5 12.4 6 70 #400 Bタイプ
M5 3.8 16 0.8 12.8 14.7 6 80 #400 Cタイプ
M6 4.5 16 1 16 17.9 6 80 #400 Cタイプ
  • （ピッチはすべて並目になります。）

注文例

ご注文合計金額が10,000円未満の場合は配送料を頂戴致します。|こちらの商品は在庫しておりますが、万一在庫を切らせている場合は都度納期をご連絡致します。|在庫品はDIAのみとなっております。
